기본정보

모델 번호.	HLD	기준	API610
최대 헤드	~1200m	온도	-20~80도
최대 용량	~800m³/H	압력	~2.5MPa
운전 유형	모터	회전 속도	1450~2950r/분
임펠러 번호	단일-단 펌프	흐름	18000m3/H
작동 압력	저압 펌프	머리	150m
유입수 유형 임펠러	단일 흡입 펌프	운송 패키지	합판 상자
펌프 샤프트의 위치	수직 펌프	사양	1000.00cm * 2000.00cm * 1000.00cm
펌프 케이싱 결합	수직조인트 표면펌프	등록 상표	하이시
장착 높이	흡입 원심	기원	중국 장쑤성
임펠러	닫은	HS코드	8413709990
용법	펌프, 펌프, 응축수 펌프, 순환 펌프	생산능력	5000

제품 설명

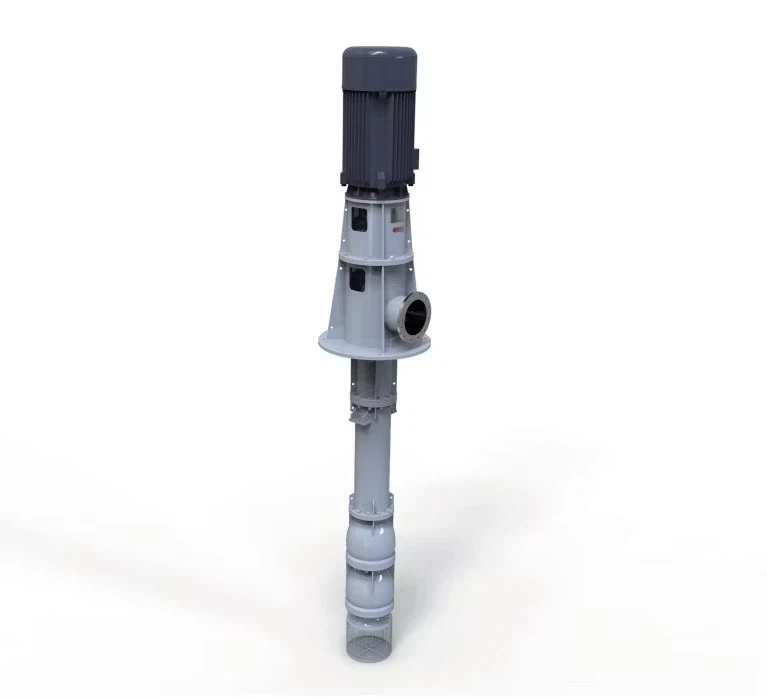

product-767-699

유형의 시연	적용 범위	성능 매개변수

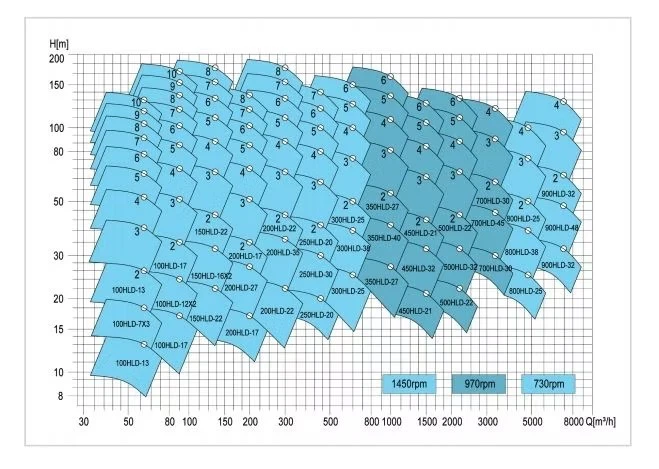

200HLD-82X10 200 : 출구의 공칭직경 HLD: 시리즈 코드 82 : 1단 헤드(m) 10: 임펠러 시리즈	다양한 청정 또는 미립자를 함유한 매체를 이송하며, 쉽게 기화하는 매체, 저온 매체를 운반하는 데 특히 적합합니다. 에틸렌, 액체 암모니아, 액화 가스, 응축수, 탄화수소, 석유 제품 등 또한 공기 분리 장치에서 액체 산소, 액체 질소, 액체 아르곤 및 기타 극저온 액체를 운반할 수도 있습니다.	유량: ~18000m³/h 머리: ~150200m 속도. 1450~2950r/분 설계 압력: ~ 2.5MPa 작동 온도: -20°C~80°C

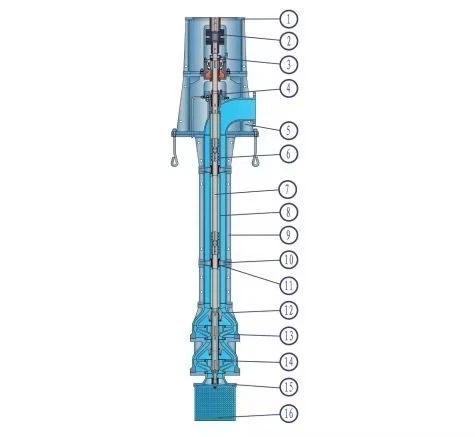

HWUC 펌프는 이중 하우징 펌프의 수직 다단, 방사형 분할, 방사형 가이드 베인 또는 공간 가이드 베인 구조입니다. API610 "석유, 중화학 및 천연가스 산업용 원심 펌프" 표준 요구 사항에 따라 설계 및 제조되었습니다.
이 유형의 펌프의 임펠러는 펌프 입구와 베이스 아래에 있어 펌프 그룹의 캐비테이션 성능을 효과적으로 개선하고 낮은 장치 캐비테이션 조건 사용 요구 사항을 충족합니다. 일반적으로 구조는 수평 안팎으로 설치가 간단하고 편리합니다. 수직형 구조의 모터가 펌프 본체 위로 떨어지며, 유닛이 작은 면적을 차지하여 공간 활용률을 효과적으로 향상시킵니다.
이 펌프 시리즈는 고성능을 가지며 다양한 사용 조건에 대처할 수 있는 다양한 구조적 변형을 가지고 있습니다.
유압력 측면에서는 1단 임펠러와 2차 임펠러가 별도로 설계되었습니다. 1단 임펠러는 캐비테이션 성능이 높아야 하고, 2차 임펠러는 효율이 높아야 합니다. 방사형 또는 공간 가이드 베인 압출 챔버를 사용할 수 있으며 유압 방사력이 없습니다.
