기본정보

모델 번호.	BB3	기준	API610
최대 헤드	~2000m	온도	-80~200도
최대 용량	~2000m³/H	압력	~25MPa
운전 유형	모터	회전 속도	2950~3600r/분
임펠러 번호	다단펌프	흐름	2500
작동 압력	중간 압력 펌프	머리	1200
유입수 유형 임펠러	단일 흡입 펌프	운송 패키지	합판 상자
펌프 샤프트의 위치	수평 펌프	사양	1000.00cm * 2000.00cm * 1000.00cm
펌프 케이싱 결합	수평 분할 펌프	등록 상표	하이시
장착 높이	흡입 원심	기원	중국 장쑤성
임펠러	닫은	HS코드	8413709990
용법	펌프, 펌프, 응축수 펌프, 순환 펌프	생산능력	5000

제품 설명

product-689-487

유형의 시연	적용 범위	성능 매개변수
HD3F450-145X6 HD3F: 시리즈 코드 450: 유량(m³/h) 145 : 1단 리프트(m) 6: 임펠러 시리즈	주로 석유 착취, 석유화학, 화학, 석탄화학공업, 파이프라인 운송, 해수담수화, 발전소 등 석탄 화학 펌프, 가난한 메탄올 수송 펌프에도 사용할 수 있습니다. 고압 유압 에너지 회수 터빈, 비료, 합성 암모니아 공장의 린 액체 펌프 및 리치 액체 펌프 등 일반적인 작업 조건은 발전소 보일러 급수, 강철 코크스화 및 인 제거, 유전 물 주입, 해양 플랫폼 및 기타 고압 상황에서 사용됩니다-.	유량: ~2500m³/h 머리: ~1200m 속도: 2950-3600r/분 설계 압력: ~25MPa 작동 온도: -80°C~200°C

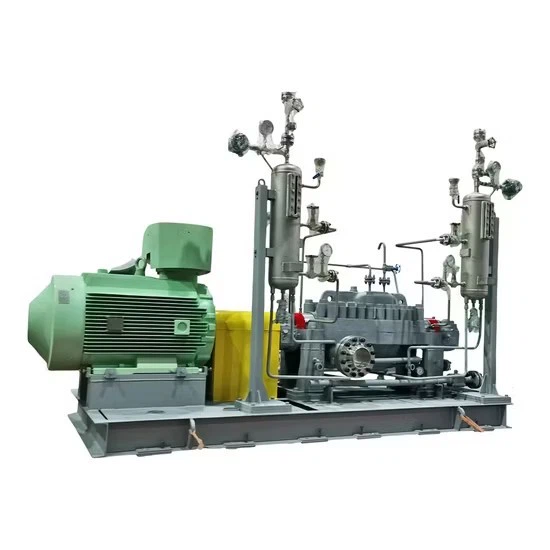

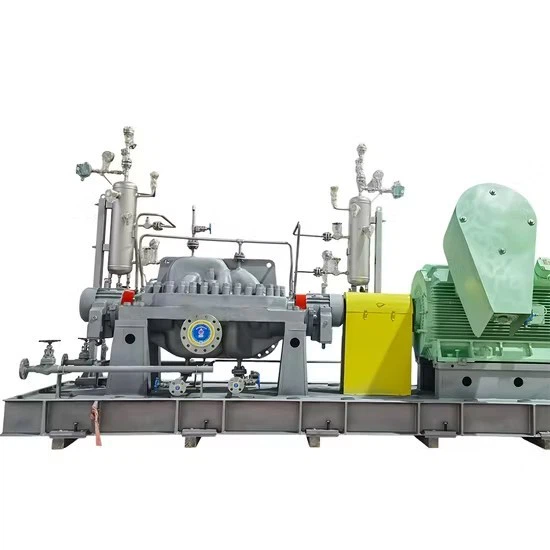

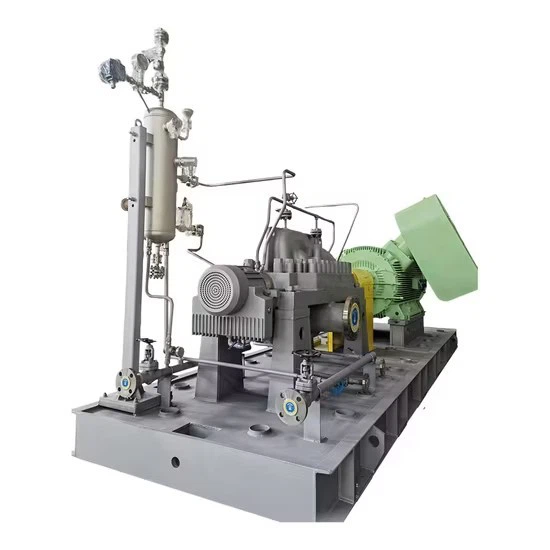

HD3F 시리즈 펌프는 API610 "석유, 중화학 및 천연가스 산업용 원심 펌프"에 따라 설계되었습니다. 펌프 본체는 볼류트형 나선형 구조이고 중심선 지지대가 있으며 임펠러는 대칭 배열을 채택하고 축력은 자동으로 균형을 이루며 복잡한 밸런스 플레이트, 밸런스 드럼 및 기타 밸런스 메커니즘이 없습니다. 흡입구와 배출구가 하우징 아래에 배치되어 흡입구와 배출구 라인을 움직이지 않고도 탈부착이 가능합니다. 첫 번째 단계 임펠러는 단일 흡입 또는 이중 흡입 두 가지 구조로 설계될 수 있습니다.
씰링 시스템은 API682 "원심 펌프 및 회전 펌프 샤프트 씰 시스템"에 따라 설계되었으며 다양한 형태의 씰링, 플러싱 및 냉각 방식으로 구성할 수 있습니다. 또한 사용자의 요구 사항에 따라 특별히 설계할 수도 있습니다.
샤프트 동력 및 속도 크기에 따른 베어링은 자체 윤활 일반 베어링 구조와 강제 윤활 베어링 메커니즘이 될 수 있습니다.
